ПДУ поплавковые сигнализаторы уровня

Общее описание

Поплавковые датчики уровня ОВЕН ПДУ – устройства, предназначенные для сигнализации уровня жидкостей. ОВЕН ПДУ применяются в составе систем контроля и регулирования жидкости в различных резервуарах для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости. Поплавковые датчики уровня имеют общепромышленные и взрывозащищенные исполнения.

Среда применения

Жидкие среды: вода, растворы, светлые нефтепродукты и иные жидкие среды, в том числе и агрессивные, за исключением коррозионно-активных к стали 12Х18Н10Т и AISI 316L.

Отличительные особенности

Сигнализация от 1 до 3 уровней жидкости.
Длина штока от 50 мм до 3 метров.
Присоединение: резьба М10×1 (ПДУ-1, ПДУ-2), М16×2 (ПДУ-3), G1, G2; CLAMP в соответствие с DIN 43650 А (DN = 40, 65, 80, 100 мм).
Устойчивы к пене и пузырькам.
Подходят для работы с вязкими жидкостями (ПДУ-3).

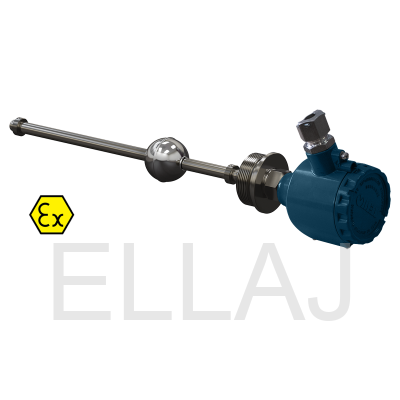

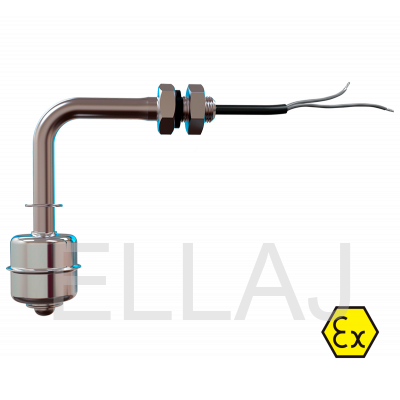

Искрозащита 0Ex ia IIC T4 Х (ПДУ-Ех)
Материал рабочей части датчика: сталь 12Х18Н10Т и AISI 316L.

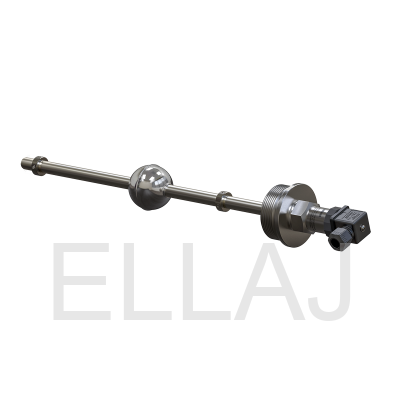

Для подключения к АСУ ТП датчики ОВЕН ПДУ снабжены силиконовым кабелем AWG 24 длиной от 1 до 120 метров, ОВЕН ПДУ-Н снабжены электрическим разъемом стандарта DIN 43650 A.

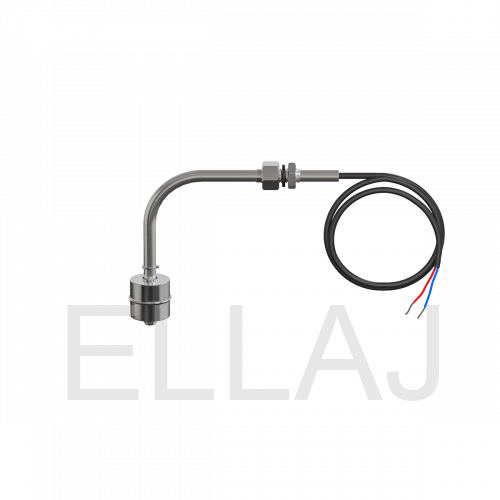

Для контроля уровня невязких жидкостей выпускаются датчики уровня с цилиндрическим поплавком ПДУ-1, ПДУ-2, для контроля уровня вязких жидкостей – с шарообразным поплавком ПДУ-3. По способу монтажа различают датчики с горизонтальным и вертикальным монтажом.

Модификации одноуровневых датчиков

Модель	Тип монтажа	Вид поплавка	Длина штока L, минимальная	Длина штока L максимальная (под заказ)
ПДУ-1.1	Горизонтальный	Цилиндрический	100 мм	2 500 мм
ПДУ-2(Н).1	Вертикальный	Цилиндрический	50 мм	2 500 мм
ПДУ-3.1	Вертикальный	Шарообразный	100 мм	3 000 мм
ПДУ-3Н.1	Вертикальный	Шарообразный	150 мм	3 000 мм

При заказе модификации с удлиненным штоком кратность длины – 50 мм.

Модификации двухуровневых датчиков

Модель	Тип монтажа	Вид поплавка	Длина штока L, минимальная	Длина штока L, максимальная (под заказ)
ПДУ-1.2	Горизонтальный	Цилиндрический	150 мм	2 500 мм
ПДУ-2(Н).2	Вертикальный	Цилиндрический	100 мм	2 500 мм
ПДУ-3.2	Вертикальный	Шарообразный	200 мм	3 000 мм
ПДУ-3Н.2	Вертикальный	Шарообразный	250 мм	3 000 мм

При заказе модификации с удлиненным штоком кратность длины – 50 мм.

Модификации трехуровневых датчиков

Модель

Тип монтажа

Вид поплавка

Длина штока L, минимальная

Длина штока L,

максимальная (под заказ)

ПДУ-3.3

Вертикальный

Шарообразный

300 мм

3 000 мм

При заказе модификации с удлиненным штоком кратность длины – 50 мм.

Особенности конструкции и монтажа датчиков уровня ОВЕН ПДУ

Датчик уровня имеет поплавок, передвигающийся по вертикальному штоку. Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находится геркон. Герконовый контакт срабатывает при приближении магнита. Если установка датчика сверху емкости невозможна, то поплавковый датчик уровня можно вмонтировать в стенку емкости или в дно (рис. 1).
