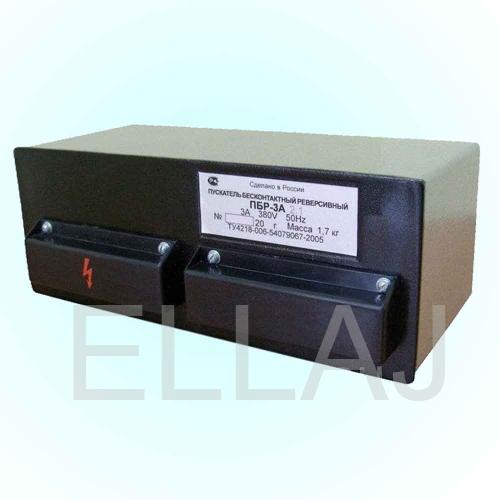

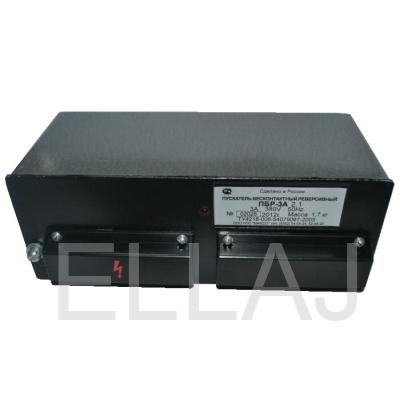

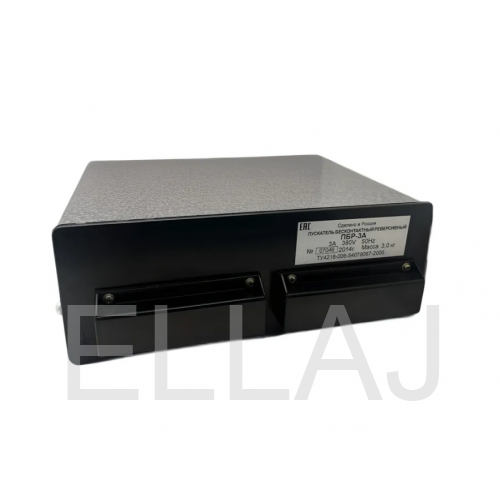

Пускатель бесконтактный реверсивный ПБР-3А

Артикул:
PBR-3A
Производитель:
Россия
Бесконтактный реверсивный пускатель (ПБР-3А) предназначен для бесконтактного управления электрическими исполнительными механизмами по ГОСТ 7192, в приводе которых использованы трехфазные электродвигатели.
По функциональным возможностям пускатель обеспечивает пуск и реверс (синхронного и асинхронного электродвигателя), защиту трехфазного асинхронного электродвигателя с короткозамкнутым ротором от перегрузки.
Наличие: Уточнить у менеджера
6 510,00 руб.
Быстрая покупка

Общее описание

Пускатель предназначен для эксплуатации в условиях, оговоренных в таблице 1.

Таблица 1

Условия эксплуатации Исполнение
УХЛ 4.2
  1. Температура, °С
  2. Относительная влажность, %
    при температуре, °С
  3. Вибрация: частота, Hz
    амплитуда, mm
  4. Магнитные поля постоянные или переменные 50Hz напряженность, А/m
  1. От 5 до 50
  2. От 30 до 80
    35
  3. до 25
    до 0,1
  4. до 400


Технические данные ПБР-3А

  1. Электрическое питание пускателя-переменный трехфазный ток с напряжением 220/380, 260/400 или 240/415V при отклонении от -15 до +10% и частотой 50Hz или 60 Hz при отклонении от -1 до +1Hz. Нессиметрия трехфазной системы-не более 5%.
  2. Виды входных сигналов, пределы их изменения, номера входных контактов приведены в таблице 2

    Таблица 2

    Номера входных сигналов

    Входной сигнал

    Пределы изменения среднего значения напряжения на входных контактах

    Потребляемый или коммутируемый ток входной цепи

    Включение

    Отключение

    7-8
    8-9
    Среднее значение двухполупериодного выпрямленного синусоидального напряжения состояние контактных или бесконтактных ключей (24±6)V 0-2V Не более 50мА
    7-10
    9-10
    Состояние контактных или бесконтактных ключей 0-3V (24±4)V
    амплитудное напряжение 50V
  3. Входное сопротивление пускателя (750±100).
  4. Максимальный коммутируемый ток-3А
  5. Динамические характеристики пускателя:
    • Быстродействие (время запаздывания выходного тока при подаче и снятии управляющего сигнала)-не более 25mS;
    • Разница между длительностями входного и выходного сигналов-не более 20mS.
  6. Мощность, потребляемая пускателем, не более 5W.
  7. Напряжение источника питания цепей управления 24-28V (среднее значение двухполупериодного выпрямленного тока). Источник допускает также подключение внешней нагрузки между клеммами 8 и 10. Максимальный ток, потребляемый нагрузкой, не должно быть более 100mA.
  8. Норма средней наработки на отказ с учетом технического обслуживания, регламентируемого настоящим описанием 100 000 часов.

Дополнительная информация

Тип контактора  Реверсивный

Материал корпуса Металл

Тип управляющего тока Переменный

Минимальная температура окружающей среды 5.0 (град.)

Максимальная температура окружающей среды 50.0 (град.)
