Устройство индикации напряжения ИН 3-10Р-00 УХЛ3 с емкостными электродами связи ИОЭЛ 35-1,5-025-01 УХЛ2 L= 2,5м

Артикул:
UIN3-10R-00-3
Производитель:
ООО "ТЕРМА-ЭНЕРГО"
Устройство индикации напряжения со встроенными реле (стационарный указатель напряжения) ИН 3-10Р-03Р УХЛ3 предназначено для контроля напряжения между шиной и корпусом распределительного устройства независимо в каждой из фаз в электроустановках на номинальное напряжение 6-35 кВ в частотном диапазоне 50-60 Гц.
Наличие: Уточнить у менеджера
37 716,00 руб.

Общее описание

Устройство индикации напряжения со встроенными реле (стационарный указатель напряжения) ИН 3-10Р-00 УХЛ3 предназначено для контроля напряжения между шиной и корпусом распределительного устройства независимо в каждой из фаз в электроустановках на номинальное напряжение 6-35 кВ в частотном диапазоне 50-60 Гц. Применяется для дистанционного и визуального контроля рабочего напряжения, неполнофазного режима, блокировки ошибочного включения заземляющих ножей при наличии напряжения на отходящей линии, автоматического ввода резерва (АВР), контроля размыкания контактов в вакуумных камерах выключателя и др.

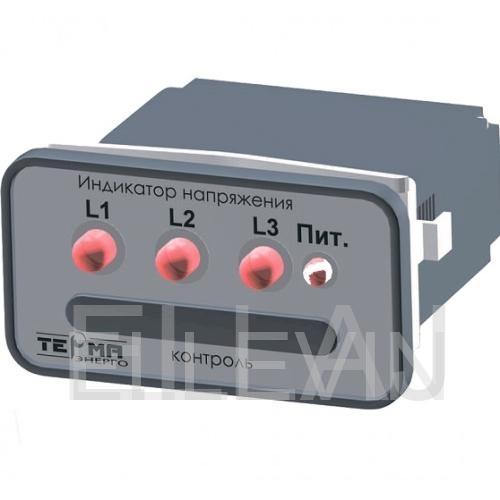

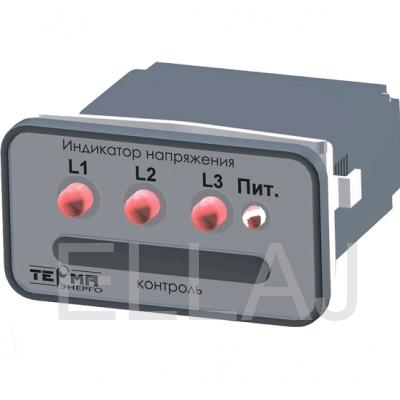

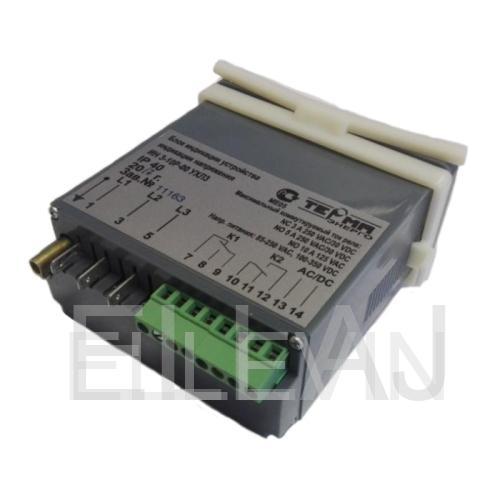

Устройство состоит из блока индикации (с двумя реле «сухой контакт»), трёх емкостных или резистивных электродов связи и комплекта соединительных кабелей. На передней панели блока присутствуют три красных светодиода, дополнительный светодиод зелёного цвета, индицирующий присутствие в блоке вспомогательного напряжения, и три контрольных разъёма. В блок встроены два реле К1 и К2. Реле К1 срабатывает, когда присутствуют все три фазы рабочего напряжения. Реле К2 срабатывает на состояние без напряжения. В других случаях реле не активны. Для работы требуется вспомогательное напряжение питания 100-350 В постоянное или 85-250 В переменное частотой 50-400 Гц. Возможно другое напряжение питания по согласованию с заказчиком. Контрольные гнёзда используются для проверки блока индикации прибором ТИН, а также для «горячей» фазировки, определения последовательности фаз прибором ИФ-3. Ограничитель напряжения на контрольных гнёздах аналогичен встроенному в электрод связи. Маркировка вывода указана на шильде на блоке индикации.

Для индикации рабочего напряжения светодиодами не требуется внешнее питание. Устройство не нужно отключать при высоковольтных испытаниях промышленной частоты, измерении сопротивления изоляции первичных и вторичных цепей мегаомметром, испытаниях на грозовой импульс. Если в процессе эксплуатации оборудования запланированы испытания постоянным или выпрямленным напряжением более 5 кВ, то в заявках, опросных листах указывать комплектацию устройств емкостными электродами связи.

В соответствии с требованиями стандарта ОАО «ФСК ЕЭС» СТО 56947007-29.130.20.104-2011 «Типовые технические требования к КРУ классов напряжения 6-35 кВ», электроды связи выдерживают высоковольтные испытания напряжением промышленной частоты 5 минут. Выходной сигнал с любого типа электрода связи 10-12 В, ~ 90 мкА.

Класс напряжения устройства определяется исполнением электродов связи. Чертежи электродов связи, в зависимости от габаритно-присоединительных размеров, класса напряжения, механической прочности на изгиб – на странице «Устройство индикации напряжения».
