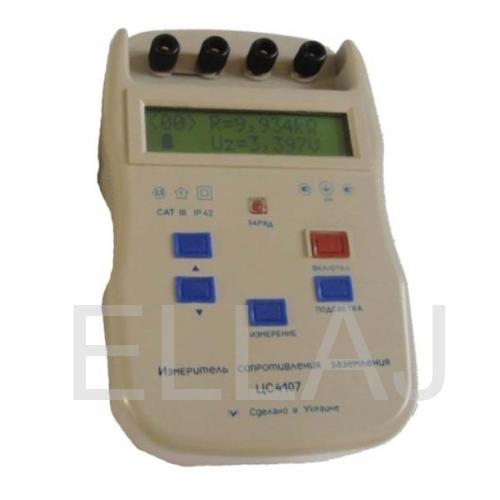

Измеритель сопротивления ЦС4107

Артикул:
PPR105
Производитель:
"Мегомметр"
"Мегомметр"
Данный прибор предназначен, чтобы провести измерение растекания тока в заземляющих устройствах.
Наличие: Под заказ
21 368,00 руб.
Быстрая покупка

Общее описание

Данный прибор предназначен, чтобы провести измерение растекания тока в заземляющих устройствах.

Он используется на подстанциях или электростанциях, предприятиях энергетических сетей, а также в учреждениях и организациях, которые занимаются контролем условий обеспечения требований безопасности во время эксплуатации установок. Измеритель сопротивления заземления ЦС4107 с цифровым отсчетом следует отнести к таким электронным средствам, которые имеют оборудованный жидкокристаллический индикатор и микроконтроллер. Суть его действия состоит в преобразовании силы тока, который протекает в информационные данные, с помощью которых и измеряется эта величина. Сила тока и напряжение преобразовывается с помощью АЦП - аналого-цифрового преобразователя. Микроконтроллер вычисляет величину силы, а результаты измерения передаются на ЖКИ. Реализация функции и вся работа АЦП подвластны микроконтроллеру по определенной установленной программе. В памяти хранятся результаты с прошлых измерений (50 шт.), при измерении усилия автоматически обеспечивается выбор соответствующих для измерения единиц, а также идет обеспечение индикации превышения уровня помех, интенсивности вспомогательных электродов, которое должно быть допустимым.

Дополнительная информация

Основные технические характеристики измерителя сопротивления заземления ЦС4107:

Диапазон измерений — от 10 мОм до 20 кОм.
Допустимые значения суммарного сопротивления вспомогательных электродов в зависимости от измеряемого сопротивления Rизм: токовых от 0 кОм до 1000*Rизм, но не более 50 кОм; потенциальных – от 0 кОм до 5 кОм (для Rизм от 10 мОм до 1 Ом) и от 0 кОм до 50 кОм (для Rизм от 1, 001 Ом до 20 кОм).
Предел допустимой основной погрешности — ±2,5 %.
Частота измерительного тока (128±8 ) Гц.
Напряжение на токовых зажимах – не более 36 В действующего значения.
Сила тока в цепи измерения – не более 350 мА.
Электрическое питание — от восьми аккумуляторов типа АА с номинальным напряжением 1,2 В каждый.
Сила тока потребления – не более 1,0 А.
Климатические условия эксплуатации: температура окружающего воздуха — от минус 10 ºС до плюс 55 ºС; относительная влажность окружающего воздуха до 90 % при температуре 30 ºС.
Степень защиты корпуса – IP42 по ГОСТ 14254-96.
Габаритные размеры – не более 230 мм ; 140 мм ; 59 м.
Масса с аккумуляторами – не более 1 кг.
Средняя наработка на отказ – не менее 10000 ч.
Средний срок службы – не менее 10 лет.
Комплектность измерителя ЦС4107:

измеритель сопротивления заземления ЦС4107 – 1 шт.;
сумка – 1 шт.;
ремень – 1 шт.;
аккумулятор типоразмера АА 1,2 В – 8 шт.;
блок питания 12 В, 0,7 А – 1 шт.;
руководство по эксплуатации – 1 экз.
Поверка прибора:

Поверка измерителя проводится в соответствии с методикой, приведенной в разделе «ПОВЕРКА» руководства по эксплуатации Ба2.718.028РЭ.

Рабочие эталоны, необходимые для проведения поверки измерителя после ремонта и во время эксплуатации:

магазин сопротивления Р33, класс точности 0,2;
катушка электрического сопротивления Р310; класс точности 0,02; номинальное сопротивление 10 мОм;
катушка электрического сопротивления Р321; класс точности 0,01; номинальное сопротивление 1,0 Ом.
Межповерочный интервал – 1 год.

Тип измерителей сопротивления заземления ЦС4107 утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании, и метрологически обеспечен при выпуске из производства и в эксплуатации.
