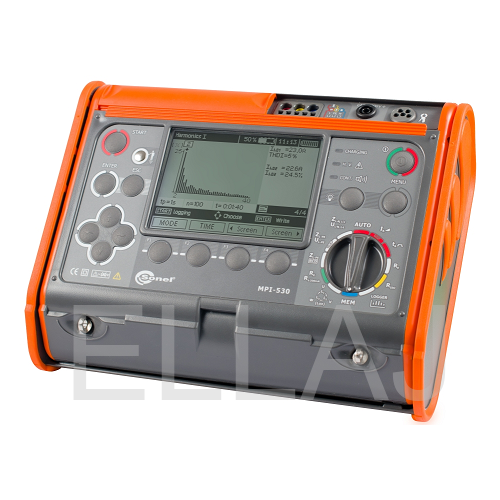

MPI-530 Измеритель параметров электробезопасности электроустановок

Артикул:
MPI-530
Производитель:
Sonel
Измерители MPI-530 применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.
Наличие: Нет в наличии
321 451,00 руб.
Быстрая покупка

Общее описание

Основные характеристики:

  • измерение полного сопротивления цепи «фаза-нуль», «фаза-фаза», «фаза-защитный проводник»;
  • измерение полного сопротивления цепи «фаза-защитный проводник» без срабатывания УЗО;
  • вычисление ожидаемого тока короткого замыкания цепи «фаза-нуль», «фаза-фаза», «фаза-защитный проводник»;
  • измерение силы тока и времени отключения УЗО типов AC, A, B;
  • автоматический режим измерения параметров УЗО;
  • Измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов.
  • измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
  • измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
  • измерение сопротивления многоэлементных заземляющих устройств без разрыва цепи заземлителей (3p+токоизмерительные клещи);
  • измерение сопротивления заземляющих устройств методом двух клещей;
  • измерение удельного сопротивления грунта;
  • измерение электрического сопротивления вспомогательных электродов, автоматический расчет дополнительной погрешности;
  • измерение сопротивления электроизоляции испытательным напряжением до 1000 В;
  • измерение сопротивления электроизоляции с использованием адаптеров WS-03, WS-04, AutoISO-1000C;
  • измерение освещенности с использованием адаптера LP1;
  • проверка последовательности чередования фаз;
  • обновленная структура памяти прибора и передача результатов измерений в компьютер;

Режим регистратора параметров электроэнергии (1 фаза):

  • действующего значения напряжения переменного тока;
  • частоты переменного тока;
  • действующего значения силы переменного тока;
  • полной мощности;
  • среднеквадратического значения гармонических составляющих напряжения и силы тока;
  • суммарного коэффициента гармонических составляющих напряжения и силы тока;

Характеристики

Рабочее напряжение 0-500 В
Номинальный ток 0-9,99 0-999 А
Габаритные размеры корпуса 288×223×75 мм
Погодные условия эксплуатации 0 °C … +50 С°
Вес 2,5 кг

Дополнительная информация

Основные технические характеристики MPI-530

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда».
Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина».

*Диапазон* *Разрешение* *Основная погрешность*
0...299,9В 0,1В ± (2% и.в. + 4 е.м.р.)
300…500В 1В ± (2% и.в. + 2 е.м.р.)
  • Диапазон частоты: 45...65Гц.
Измерение частоты
*Диапазон* *Разрешение* *Основная погрешность*
45,0...65,0Гц 0,1Гц ± (0,1% и.в. + 1 е.м.р.)
  • Диапазон напряжения: 50...500В.

7.1.1 Режим регистратора

Измерение тока (True RMS) Клещи C-6
*Диапазон* *Разрешение* Основная погрешность *
10...99,9мA 0,1мA ± (8% и.в. + 3 е.м.р.)
100...999мA 1мA
1,00...9,99A 0,01A ± (6% и.в. + 5 е.м.р.)
Клещи C-3
*Диапазон* *Разрешение* Основная погрешность *
10...99,9мA 0,1мA ± (8% и.в. + 3 е.м.р.)
100...999мA 1мA
1,00...9,99A 0,01A ± (6% и.в. + 5 е.м.р.)
10,0...99,9A 0,1A ± (5% и.в. + 5 е.м.р.)
100...999A 1A
Клещи F-1, F-2, F-3
*Диапазон* *Разрешение* Основная погрешность *
1,00...9,99A 0,01A ± (0,1% I nom + 2 е.м.р.)
10,0...99,9A 0,1A
100...999A 1A
1,00...3,00кA 1кA Не нормируется
  • I nom = 3000A
* дополнительно следует учесть погрешность токовых клещей. Измерение активной P, реактивной Q и полной S мощности, а также cos φ Клещи C-6
*Диапазон* *Разрешение* *Основная погрешность*
0…999ВА 1ВА ± (10%S изм + 3 е.м.р.)
1…5,00кВА 0,01кВА ± (8%S изм + 5 е.м.р.)
Клещи C-3
*Диапазон* *Разрешение* *Основная погрешность*
0…999ВА 1ВА ± (10%S изм + 5 е.м.р.)
1…9,99кВА 0,01кВА ± (8%S изм + 5 е.м.р.)
10…99,9кВА 0,1кВА
100…500кВА 1кВА
Клещи F-1, F-2, F-3
*Диапазон* *Разрешение* *Основная погрешность*
0…999ВА 1ВА ± (10%Sизм + 9 е.м.р.)
1…9,99кВА 0,01кВА ± (10%Sизм + 6 е.м.р.)
10…99,9кВА 0,1кВА ± (10%Sизм + 5 е.м.р.)
100…500кВА 1кВа ± (10%Sизм + 5 е.м.р.)
501…999кВА 1кВа не нормируется
1,00…1,50МВА 0,01МВа не нормируется
  • U: от 0В до 500В;
  • I: от 10мА до 1 кА – С-3;
  • от 10мА до 3кА – F-1, F-2, F-3;
  • от 10мА до 10А – С-6;
  • f: от 45Гц до 65Гц.
Измерение гармоник напряжения
*Диапазон* *Разрешение* *Основная погрешность*
h=1...15
0…299,9В 0,1В ± (5%U H,h  изм + 3 е.м.р.)
300…500В 1В
h=16...40
0…299,9В 0,1В ± (5%U H,h  изм + 10 е.м.р.)
300…500В 1В
Измерение гармоник тока
*Диапазон* *Разрешение* *Основная погрешность*
В зависимости от типа используемых клещей (но не более 10А для C-6 и 1000А для С-3, F-1, F-2, F-3) В зависимости от диапазона измерения тока ± 0,1I H,h  изм
Коэффициент гармонических составляющих напряжения THD U (h = 2...40)
*Диапазон* *Разрешение* *Основная погрешность*
0…999,9% (для U изм > 1%U ном) 0,1% ± 5% THD Uизм
Коэффициент гармонических составляющих тока THD I (h = 2...40)
*Диапазон* *Разрешение* *Основная погрешность*
0…999,9% (для I изм > 1%I ном) 0,1% ± 10% THD I изм
Измерение полного сопротивления петли короткого замыкания Z S Диапазон измерения согласно ГОСТ IEC 61557-3-2013:
Измерительный провод Диапазон измерения Z S
1,2м. 0,13Ом...1999,9Ом
5м. 0,17Ом...1999,9Ом
10м. 0,21Ом...1999,9Ом
20м. 0,29Ом...1999,9Ом
WS-03, WS-04 0,19Ом...1999,9Ом
Диапазон отображения:
*Диапазон* *Разрешение* *Основная погрешность*
0...19,999Ом 0,001Ом ± (5% и.в. + 30 е.м.р.)
20,00...199,99Ом 0,01Ом
200,0...1999,9Ом 0,1Ом
  • Номинальное напряжение сети U nL-N/ U nL-L: 110/190В, 115/200В, 127/220В, 220/380В, 230/400В, 240/415В;
  • Рабочий диапазон напряжения: 95В…270В (для Z L-PE и Z L-N) и 95В…440В (для Z L-L);
  • Номинальная частота сети f n: 50Гц, 60Гц;
  • Рабочий диапазон частоты: 45Гц…65Гц;
  • Максимальный измерительный ток (для 415В): 41,5A (продолжительность - 10мс.);
  • Проверка правильности подсоединения контакта PE при помощи сенсорного электрода;
  • Проверка исправности соединения контакта PE при помощи электрода прикосновения.
Измерение активного R S и реактивного X S сопротивления петли короткого замыкания
*Диапазон* *Разрешение* *Основная погрешность*
0...19,999Ом 0,001Ом ± (5% + 0,05Ом) от Z S
  • Рассчитывается и отображается для Z S < 20Ом
Измерение тока I К петли короткого замыкания Диапазон измерения согласно ГОСТ IEC 61557-3-2013 рассчитывается на основании величины Z s .
*Диапазон* *Разрешение* *Основная погрешность*
0,055…1,999A 0,001A Рассчитывается на основе погрешности для петли короткого замыкания.
2,00...19,99A 0,01A
20,0...199,9A 0,1A
200...1999A 1A
2,00...19,99кA 0,01кA
20,0…40,0кA 0,1кA
Ожидаемый ток короткого замыкания рассчитанный и отображённый на дисплее измерителя, может немного отличаться от значения, полученного пользователем при помощи калькулятора, используя показанное значение полного сопротивления, потому что прибор вычисляет ток по неокруглённому значению полного сопротивления петли короткого замыкания. Следует считать правильной и более точной величину тока I К, отображаемую измерителем или фирменным программным обеспечением. Измерение полного сопротивления петли короткого замыкания Z S Диапазон измерения согласно ГОСТ IEC 61557-3-2013: 0,5Ом…1999Ом для проводников 1,2м., WS-03 и WS-04, а также 0,51Ом...1999Ом для проводников 5м., 10м. и 20м.
*Диапазон* *Разрешение* *Основная погрешность*
0...19,99Ом 0,01Ом ± (6% и.в. + 10 е.м.р.)
20,0...199,9Ом 0,1Ом ± (6% и.в. + 5 е.м.р.)
200...1999Ом 1Ом
  • Не вызывает срабатывания УЗО с I Δn ≥ 30мA;
  • Номинальное напряжение сети Un: 110В, 115В, 127В, 220В, 230В, 240В;
  • Рабочий диапазон напряжений: 95…270В;
  • Номинальная частота сети fn: 50Гц, 60Гц;
  • Рабочий диапазон частоты: 45…65Гц;
  • Проверка исправности соединения контакта PE при помощи электрода прикосновения.
Измерение активного R S и реактивного X S сопротивления петли короткого замыкания
*Диапазон* *Разрешение* *Основная погрешность*
0...19,99Ом 0,01Ом ± (6% + 10 е.м.р.) Z S
  • Рассчитывается и отображается для Z S < 20Ом
Ток короткого замыкания I К петли Диапазон измерения согласно ГОСТ IEC 61557-3-2013 рассчитывается на основании величины Z s .
*Диапазон* *Разрешение* *Основная погрешность*
0,055…1,999A 0,001A Рассчитывается на основе погрешности для петли короткого замыкания
2,00...19,99A 0,01A
20,0...199,9A 0,1A
200...1999A 1A
2,00...19,99кA 0,01кA
20,0…40,0кA 0,1кA
Ожидаемый ток короткого замыкания, рассчитанный и отображённый на дисплее измерителя, может немного отличаться от значения, полученного пользователем при помощи калькулятора, используя показанное значение полного сопротивления, потому что прибор вычисляет ток по неокруглённому значению полного сопротивления петли короткого замыкания. Следует считать правильной и более точной величину тока I К, отображаемую измерителем или фирменным программным обеспечением. Действительная величина создаваемого тока утечки при измерении времени отключения УЗО[mA]
I D n Множитель
0,5 1
10 5 3,5 3,5 5 10 20 20 20
30 15 10,5 10,5 15 30 42 42 60
100 50 35 35 50 100 140 140 200
300 150 105 105 150 300 420 420 600
500 250 175 175 ¾ 500 700 700 1000*
1000 500 ¾ ¾ ¾ 1000 ¾ ¾ ¾

I D n Множитель
2 5
10 20 40 40 40 50 100 100 100
30 60 84 84 120 150 210 210 300
100 200 280 280 400 500 700 700 1000*
300 600 840 840 ¾ ¾ ¾ ¾ ¾
500 1000 ¾ ¾ ¾ ¾ ¾ ¾ ¾
1000 ¾ ¾ ¾ ¾ ¾ ¾ ¾ ¾
  • * - не применяется при Un = 110В, 115В и 127В
Измерение сопротивления защитного заземления RE (относится к сети ТТ)
I D n Диапазон Разрешение Измерительный ток Основная погрешность
10мA 0,01...5,00кОм 0,01кОм 4мA 0...+10% и.в. ±8 е.м.р.
30мA 0,01...1,66кОм 12мA 0...+10% и.в. ±5 е.м.р.
100мA 1...500Ом 1Ом 40мA 0...+5% и.в. ±5 е.м.р.
300мA 1…166Ом 120мA
500мA 1...100Ом 200мA
1000мA 1…50Ом 400мA

Измерение напряжения прикосновения U B относительно I D n
Диапазон Разрешение Измерительный ток Основная погрешность
0...9,9В 0,1В 0,4I D n ± (10% и.в. + 5 е.м.р.)
10,0…99,9В ± 15% и.в.
Измерение тока отключения УЗО I A для синусоидального дифференциального тока Диапазон измерения согласно ГОСТ IEC 61557-6-2013: (0,3...1,0)I Δ n
I D n Диапазон Разрешение Измерительный ток Основная погрешность
10мA 3,3...10,0мA 0,1мA 0,3 I D n…1,0 I D n ± 5% I D n
30мA 9,0...30,0мA
100мA 33...100мA 1мA
300мA 90...300мA
500мA 150...500мA
1000мA 330...1000мA
  • Допускается начало измерения с положительного или отрицательного полупериода тока утечки;
  • Время протекания тока измерения: макс. 8,8сек.
Измерение тока отключения УЗО (I A) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA. Диапазон измерения согласно ГОСТ IEC 61557-6-2013: (0,35...1,4)I D n для I D n≥30мA и (0,35...2)I D n для I D n=10мA
I D n Диапазон Разрешение Измерительный ток Основная погрешность
10мA 3,5...20,0мA 0,1мA 0,35 I D n…2,0 x I D n ± 10% I D n
30мA 10,5...42,0мA 0,35 I D n...1,4 I D n
100мA 35...140мA 1мA
300мA 105...420мA
500мA 175...700мA
  • Допускается начало измерения с положительного или отрицательного полупериода тока утечки;
  • Время протекания тока измерения: макс. 8,8сек.
Измерение тока отключения УЗО I A для постоянного дифференциального тока Диапазон измерения согласно ГОСТ IEC 61557-6-2013: (0,2...2,0)I Δ n
I D n Диапазон Разрешение Измерительный ток Основная погрешность
10мA 2,0...20,0мA 0,1мA 0,2I D n...2,0 I D n ± 10% I D n
30мA 6...60мA 1мA
100мA 20...200мA
300мA 60...600мA
500мA 100...1000мA
  • Допускается измерение положительным и отрицательным постоянным током;
  • Время протекания тока измерения: макс. 5,2сек.
Измерение сопротивления вспомогательных зондов R H, R S
Диапазон Разрешение Основная погрешность
0...999Ом 1Ом ± (5% (R S + R E + R H) + 3 е.м.р.)
1,00...9,99кОм 0,01кОм
10,0...50,0кОм 0,1кОм
Измерение напряжения помех Внутреннее сопротивление: около 8МОм
Диапазон Разрешение Основная погрешность
0...100В 1В ± (2% и.в. + 3 е.м.р.)
Измерение сопротивления заземляющего устройства с использованием клещей
Диапазон Разрешение Основная погрешность
0...9,99Ом 0,01Ом ± (8 % и.в. + 4 е.м.р.)
10,0...99,9Ом 0,1Ом
100...999Ом 1Ом
1,00...1,99кОм 0,01кОм
  • Измерение с дополнительными токовыми клещами;
  • Диапазон измерения тока помех до 9,99A.
Измерение сопротивления заземляющего устройства бесконтактным методом с использованием двух клещей
Диапазон Разрешение Основная погрешность
0...9,99Ом 0,01Ом ± (10% и.в. + 4 е.м.р.)
10,0...19,9Ом 0,1Ом
20,0...99,9Ом ± (20% и.в. + 4 е.м.р.)
  • Измерение с передающими и принимающими клещами.
  • Диапазон измерения тока помех до 9,99A.
Измерение удельного сопротивления грунта (ρ)
Диапазон Разрешение Основная погрешность
0...99,9Ом м 0,1Ом м В зависимости от основной погрешности измерения R E
100...999Ом м 1Ом м
1,00...9,99кОм м 0,01кОм м
10,0...99,9кОм м 0,1кОм м
  • Измерение по методу Веннера (Wennera);
  • Возможность установить расстояние в метрах или футах;
  • Выбор расстояния 1...30м.
  Измерение переходных сопротивлений контактов и проводников током ±200мА Диапазон измерения согласно ГОСТ IEC 61557-4-2013
Диапазон Разрешение Основная погрешность
0...19,99Ом 0,01Ом ± (2% и.в. + 3 е.м.р.)
20,0...199,9Ом 0,1Ом
200...400Ом 1Ом
  • Напряжение на разомкнутых измерительных проводах: 4В…9В;
  • Выходной ток при R < 2Ом: мин. 200мA (ISC: 200мA...250мA);
  • Компенсация сопротивления измерительных проводов;
  • Измерения для обеих полярностей тока.
Измерение активного сопротивления малым током
Диапазон Разрешение Основная погрешность
0...199,9Ом 0,1Ом ± (3% и.в. + 3 е.м.р.)
200...1999Ом 1Ом
  • Напряжение на разомкнутых измерительных проводах: 4В…9В;
  • Выходной ток < 8мA;
  • Звуковая сигнализация при измерении сопротивления < 30Ом ± 50%;
  • Компенсация сопротивления измерительных проводов.

Измерение сопротивления изоляции

Диапазон измерения согласно ГОСТ IEC 61557-2-2013 для U N = 50В: 50кОм…250МОм
Диапазон для U N = 50В Разрешение Основная погрешность
0...1999кОм 1кОм ± (3% и.в. + 8 е.м.р.) [±(5% и.в. + 8 е.м.р.)] *
2,00...19,99МОм 0,01MОм
20,0...199,9MОм 0,1MОм
200...250MОм 1MОм
* - для кабелей WS-03 и WS-04  Диапазон измерения согласно ГОСТ IEC 61557-2-2013 для U N = 100В: 100кОм…500МОм
Диапазон для U N = 100В Разрешение Основная погрешность
0...1999кОм 1кОм ± (3% и.в. + 8 е.м.р.) [±(5% и.в. + 8 е.м.р.)] *
2,00...19,99MОм 0,01MОм
20,0…199,9MОм 0,1MОм
200...500MОм 1MОм
* - для кабелей WS-03 и WS-04 Диапазон измерения согласно ГОСТ IEC 61557-2-2013 для U N = 250В: 250кОм…999МОм
Диапазон для U N = 250В Разрешение Основная погрешность
0...1999кОм 1кОм ± (3% и.в. + 8 е.м.р.) [± (5% и.в. + 8 е.м.р.)] *
2,00...19,99MОм 0,01MОм
20,0...199,9MОм 0,1MОм
200...999MОм 1MОм
* - для кабелей WS-03 и WS-04 Диапазон измерения согласно ГОСТ IEC 61557-2-2013 для U N = 500В: 500кОм…2,00ГОм
Диапазон для U N = 500В Разрешение Основная погрешность
0...1999кОм 1кОм ± (3% и.в. + 8 е.м.р.) [± (5% и.в. + 8 е.м.р.)] *
2,00...19,99MОм 0,01MОм
20,0...199,9MОм 0,1MОм
200...999MОм 1MОм
1,00…2,00ГОм 0,01ГОм ± (4% и.в. + 6 е.м.р.) [± (6% и.в. + 6 е.м.р.)] *
* - для кабелей WS-03 и WS-04 Диапазон измерения согласно ГОСТ IEC 61557-2-2013 для U N = 1000В: 1000кОм…9,99ГОм
Диапазон для U N = 1000В Разрешение Основная погрешность
0...1999кОм 1кОм ± (3% и.в. + 8 е.м.р.)
2,00...19,99MОм 0,01MОм
20,0...199,9MОм 0,1MОм
200...999MОм 1MОм
1,00...9,99ГОм 0,01ГОм ± (4% и.в. + 6 е.м.р.)
  • Измерительное напряжение: 50В, 100В, 250В, 500В и 1000В;
  • Погрешность формирования испытательного напряжения (R obc [Ом] ³1000*U N [В]): -0+10% от установленной величины;
  • Обнаружение опасного напряжения перед началом измерения;
  • Снятие заряда с объекта измерения;
  • Измерение сопротивления изоляции с использованием вилки UNI-Schuko (WS-03, WS-04) между всеми тремя клеммами (для U N=1000В не выполняется);
  • Измерение сопротивления изоляции многожильного кабеля (максимально 5) с помощью дополнительного внешнего адаптера AutoISO-1000c;
  • Измерение напряжения на разъемах +R ISO, -R ISO в диапазоне: 0В...440В;
  • Измерительный ток < 2мA.
  Измерение освещённости
Диапазон Разрешение Основная погрешность
0...99,9Лк 0,1Лк ± 8% E V изм
100...999Лк 1Лк
1,00...9,99кЛк 0,01кЛк
10,0...19,9кЛк 0,1кЛк
Определение направления вращения электродвигателя
  • Диапазон напряжения электродвигателей 1В ÷ 760В переменного тока;
  • Измерительный ток (в каждой фазе): < 3,5мA.
К этому товару пока нет комментариев.
Ваш комментарий будет первым!

Ваш комментарий

Все поля обязательны для заполнения.

Похожие товары

Код: MMC126

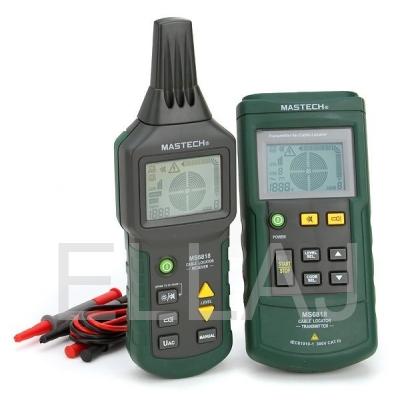

Кабельный локатор: MS6818

Кабельный локатор
MS6818

В наличии
24 000 руб.
Товар в Корзине
Купить
Код: X-026

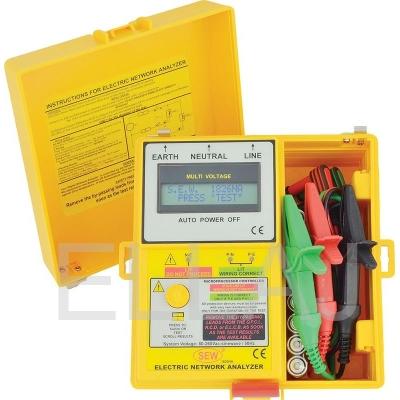

Анализатор электрических цепей 1826 NA

Анализатор электрических цепей 1826 NA

Нет в наличии
18 390 руб.
Товар в Корзине
Купить
Код: PPR108

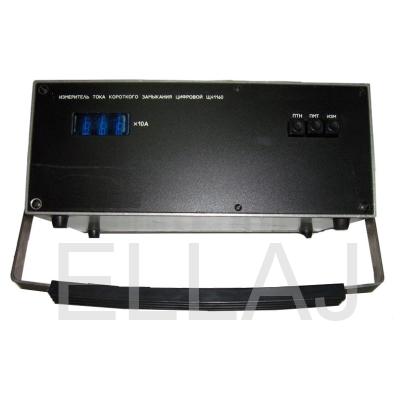

Измеритель тока: Щ41160

Измеритель тока
Щ41160

Нет в наличии
59 472 руб.
Товар в Корзине
Купить
Код: MUT135
Генератор сигналов: UTG9002C

Генератор сигналов
UTG9002C

Нет в наличии
16 200 руб.
Товар в Корзине
Купить
Код: E42700A-20/5

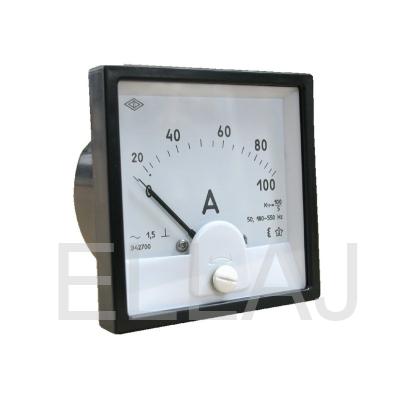

Амперметр Э42700 А 20/5 50,180-550 1,5 В

Амперметр Э42700 А 20/5 50,180-550 1,5 В

Нет в наличии
2 405 руб.
Товар в Корзине
Купить

Интересуют оптовые закупки?

Просто опишите, что Вам нужно, и мы вышлем Вам коммерческое предложение!


1.2004601955414 (0.2165801525116)
