Тигель-форма одноразовая РТФ-К

Артикул:
KVZ-1
Производитель:
КВАЗАР
КВАЗАР

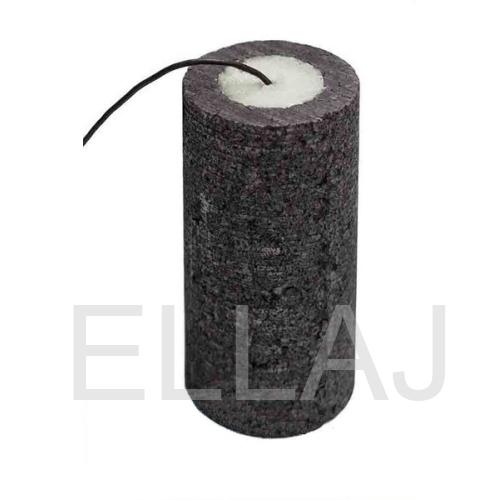

Разовая тигель-форма представляет собой изделие из керамического стакана специальной формы внутрь которого помещена мембрана, порция медной термосмеси и воспламеняющий элемент (термоподжиг).
Наличие: В наличии
1 287,00 руб.
Быстрая покупка

Общее описание

Тигель-форма РТФ-К включена в Реестр сварочных материалов ПАО "Газпром".

Наиболее технологически простым и высоко надежным способом присоединения катодных и дренажных выводов к стенке трубопровода является термитная сварка. Сущность термитной сварки заключается в использовании тепловой энергии термохимической окислительно-восстановительной реакции, в ходе которой восстановленный и нагретый до высокой температуры металл оплавляется с поверхностью трубы и с выводом, образуя неразъемное соединение.

Разовая тигель-форма представляет собой изделие из керамического стакана специальной формы внутрь которого помещена мембрана, порция медной термосмеси и воспламеняющий элемент (термоподжиг). В зависимости от марки тигель-формы воспламенение термосмеси может быть осуществлено двумя способами:

  • путем поджига шнура замедленного горения, конец которого выведен наружу;
  • путем дистанционного электроподжига на концы которого подается напряжение. В качестве источника напряжения может быть использована обычная батарейка.

Такая конструкция разовой тигель-формы дает возможность применять ее для всех диаметров труб. Керамическая оболочка имеет низкую теплопроводность, в результате чего снижается тепловая нагрузка на поверхность трубы. Качество сварки зависит практически только от подготовки поверхности трубы и не зависит от квалификации оператора. Разовая тигель-форма полностью снаряжена для сварки и не требует дополнительной подготовки перед использованием, как термосмесь (медная), а также применения термитных спичек.

Получаемая медная приварка по качеству не уступает приварке произведенной графитной многоразовой тигель-формой, но более удобна в полевых условиях, а также при транспортировке и хранении.

Дополнительная информация

ТУ 522152-033-12719185-2011

Тигель-форма разовая РТФ-К предназначена для приварки стальных или медных катодных и дренажных выводов ЭХЗ диаметром 3-8 мм к стальным магистральным газопроводам, находящимся под эксплуатационным давлением, без прекращения транспорта газа, выполненным из труб номинальным диаметром DN500—DN1400 (класс прочности до К65 включительно) с толщиной стенки не менее 5 мм.

Тигель-формы РТФ-К могут производится с разными способами поджига термосмеси и с возможностью установки катодного вывода. В связи с этим условное обозначение тигель-формы при заказе имеет следующий вид:

РТФ-К1-ЭВ,где РТФ-К- обозначает диапазон применения для диаметров труб свыше 500 м, а поджиг термосмеси осуществляется с помощью огнепроводного шнура; 1 – обозначает диапазон применения для диаметров труб до 500 мм; Э – поджиг термосмеси осуществляется с помощью электрического разряда; В – с предварительно установленным выводом ЭХЗ.

Приварку выводов ЭХЗ необходимо производить согласно Временным требованиям к организации сварочно-монтажных работ , СТО 2-2.2-136-2007РД-25.160.00-КТН-011-10 и РД-23.040-00-КТН-386-09.
