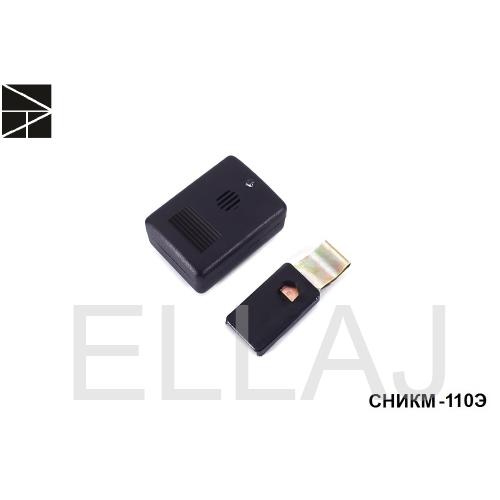

Сигнализатор напряжения СНИКМ-110Э

Артикул:
ET-SGN111
Производитель:
Электро Трейд (Россия)
Наличие: В наличии
1 489,00 руб.
Быстрая покупка

Общее описание

Назначение

Сигнализатор напряжения индивидуальный касочный СНИКМ-110Э (в дальнейшем сигнализатор) предназначен для предупреждения персонала, работающего на воздушных линиях электропередачи(ВЛ) о нахождении в потенциально опасной зоне, из-за приближения к проводам, находящимся под напряжением 6-110 кВ на опасное расстояние-менее 2м, при этом чувствительность сигнализатора такова, что сигналы о наличии напряжения подаются только при приближении оператора к проводам ВЛ (при подъеме на опоры ВЛ) и не подаются при нахождении оператора на земле.

Сигнализатор срабатывает от 2,0м, при приближении к ВЛ.

Сигнализатор используется и для работы в распредустройствах 6-110кВ, при этом сигнализатор срабатывает только при открытой дверце ячейки.

Дистанция срабатывания:  1,3м от токоведущей части.

Чувствительность сигнализатора(дистанция срабатывания) – расстояние между сигнализатором, закрепленным на каску, одетую на голову электромонтера и ближайшим проводом, находящимся под напряжением, при котором возникает прерывистый светозвуковой сигнал.

При напряжении линии 6-110кВ дистанция срабатывания составляет не более 2,0м и не менее 1,3м..

Напряжение питания сигнализатора 3В

Ток потребления в дежурном режиме и в режиме сигнализации 4мкА

Низкая величина рабочего тока электрической схемы позволяет использовать сигнализатор без замены элемента питания в течение всего срока эксплуатации.

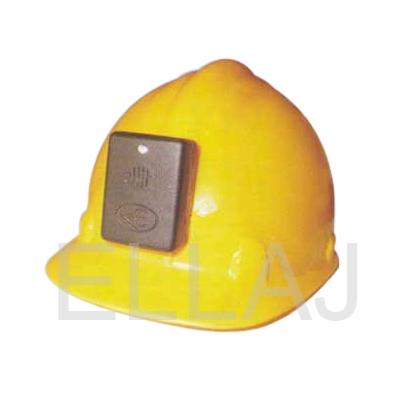

Принцип действия сигнализатора основан на наведении разности потенциалов между двумя электродами, внесенными в электрическое поле. Сигнализатор выполнен в диэлектрическом корпусе, на задней поверхности которого размещен прижим, при помощи которого сигнализатор крепится на каску. Прижим одновременно является выключателем питания и самопроверки сигнализатора.

Включение сигнализатора осуществляется автоматически при его установке на каске. При этом сигнализатор выдает короткий светозвуковой сигнал, подтверждающий его включение и работоспособность, т.е. имеет функцию самоконтроля.

Сигнализатор надежно работает на любых опорах, включая железобетонные, с заземляющим спуском, кабельным вводом, линейным разъединителем и т.п.

«МЕРТВАЯ ЗОНА» сигнализатора возможна при приближении головы монтера параллельно оси опоры на расстояние менее 0,2 метра.

При отклонении на угол более 10 градусов или удалении от опоры на расстояние более 0,2 метра «МЕРТВАЯ ЗОНА» исчезает.

Сигнализатор обладает динамической чувствительностью, т.е. по мере приближения к токоведущим частям, находящимся под напряжением, частота светозвуковых импульсов сигнализатора увеличивается.

Сигнализатор позволяет производить предварительную оценку наличия напряжения на токоведущих частях на расстояниях между ними и оператором значительно превышающих безопасные, осуществляется по запросу оператора при замыкании контакта рукой и направлении сигнализатора на токоведущие части.

Характеристики

Рабочее напряжение 6-110 кВ
Источник питания Есть
Способ крепления Din-рейка
Погодные условия эксплуатации -45 +40 Сº, относительная влажность не выше 98% при +25 С°
Габаритные размеры 62х45х35 мм
Вес 0,08 кг

Дополнительная информация

Комплект поставки

  1. Сигнализатор СНИКМ-110Э

 1 шт.

  1. Паспорт и инструкция по эксплуатации

 1 экз.

  1. Упаковочная коробка

 1 шт.

  1. Кронштейн для крепления касок

 1 шт.

Сертификат
