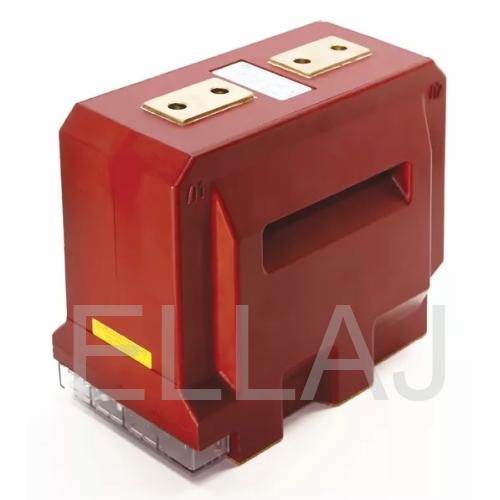

Измерительный трансформатор тока ТОЛ-НТЗ-10-11(12, 13)

Артикул:
TOL-10111213
ООО «Невский трансформаторный завод «Волхов»
Наличие: Уточнить у менеджера
23 134,00 руб.
Быстрая покупка

Общее описание

Малогабаритный опорный измерительный трансформатор тока внутренней установки с классом изоляции 10 кВ. Обеспечивает передачу сигнала измерительной информации приборам измерения, устройствам защиты, сигнализации, автоматики и управления. Предназначен для использования в цепях коммерческого и технического учета электроэнергии в электрических установках переменного тока на соответствующий класс напряжения.

Характеристики

Общие характеристики

Марка ТОЛ
Наибольшее рабочее напряжение 12 кВ
Номинальная частота 50; 60 Гц
Номинальное напряжение 10 кВ
Номинальный первичный ток 5…2000 А
Номинальный вторичный ток 1; 5 А
Число вторичных обмоток до 6 (12)
Номинальные вторичные нагрузки,В-А, вторичных обмоток для измерений и учета при cosφ2 =1 1; 2; 2,5 ВА
Номинальные вторичные нагрузки, В•А, вторичных обмоток для измерений, учета и защиты при cosφ2 =0,8 3; 5; 7,5; 10; 12,5; 15; 20; 25; 30; 40; 50; 60; 75; 100 ВА
Номинальный коэффициент безопасности приборов Кбном вторичной обмотки для измерения, не более 5; 10; 15; 20; 25; 30; 35 (рекомендуемые значения: 5; 10)
Номинальная предельная кратность Кном вторичной обмотки для защиты, не менее 10; 15; 20; 25; 30; 35
Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 и ГОСТ Р МЭК 61869-2-2015 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5
Класс точности вторичных обмоток для защиты по ГОСТ 7746-2015 5Р; 10Р
Класс точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2-2015 5Р; 10Р; 5PR; 10PR; PX; PXR; TPX; TPY; TPZ
Испытательное напряжение одноминутное промышленной частоты, для уровня изоляции «а» 28 Кв
Испытательное напряжение одноминутное промышленной частоты для уровня изоляции «б» 42 Кв
Испытательное напряжение грозового импульса (полный импульс) 75 кВ
Вес 21(28,34) кг кг

Дополнительная информация

Трансформаторы содержат магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, который формирует корпус трансформатора и защищает его внутренние части от механических повреждений и проникновения влаги.
