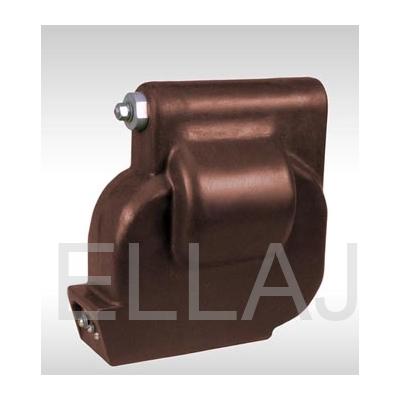

Трансформатор тока ТОЛ-НТЗ-10-01A-0.5SFs10/10P10-10/15-100/5 10kA

Трансформаторы тока ТОЛ-НТЗ-10 предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты классов напряжения от 6 до 35 кВ.
Наличие: Уточнить у менеджера
Цена по запросу
Быстрая покупка

Общее описание

Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы тока серии TOЛ-HT3 - опорные, с литой изоляцией, одноступенчатые.

Трансформаторы выпускаются в виде модификаций ТОЛ-НТЗ-10 и в ряде конструктивных исполнений, отличающихся рабочим напряжением, номинальным первичным током, числом обмоток, габаритами и массой.

Трансформаторы содержат магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, который формирует корпус трансформатора и защищает его внутренние части от механических повреждений и проникновения влаги.

Дополнительная информация

Номинальное напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Номинальная частота, Гц 50
Номинальный первичный ток, А 5…1500
Номинальный вторичный ток, А 1 - 5
Номинальная частота, Гц 50
Число вторичных обмоток до 2
Номинальные вторичные нагрузки с коэффициентом мощности cosϕ2=0,8, ВА:
  • - обмоток для измерения
  • - обмоток для защиты

5..10
10..15
Класс точности:
  • - обмоток для измерения
  • - обмоток для защиты

0,2S; 0,2; 0,5S; 0,5
5Р; 10Р
Сопротивление изоляции вспомогательных цепей (не менее), мОм 10
Степень защиты по ГОСТ 14254
  • со стороны фасада
  • с остальных сторон

IP20
IP00
Номинальный коэффициент безопасности приборов Кбном вторичной обмотки для измерения, не более 5..10
Номинальная предельная кратность Кном вторичной обмотки для защиты, не менее 10
Испытание основной изоляции одноминутным напряжением промышленной частоты:
  • - для уровня изоляции «а», кВ
  • - для уровня изоляции «б», кВ

28
42
