Общее описание

Однофазные ТТР данных серий используются в тех случаях, когда необходимо отрегулировать уровень напряжения питания резистивной нагрузки в диапазоне от ≈10 VAC до номинального значения. Оптимально подходят для решения таких задач, как регулировка мощности электрических ТЭНов или управление напряжением ламп накаливания для корректировки уровня освещенности и других аналогичных задач.

Особенности управления и коммутации нагрузки

• Тип нагрузки и рекомендуемые пределы тока коммутации:
  • для HD-xx44.VA [M02] резистивная нагрузка от 8 до 30 А (в зависимости от модификации);
  • для HD-xx22.10U [M02] резистивная нагрузка от 8 до 30 А (в зависимости от модификации);
  • для HD-xx44.LA [M02] резистивная нагрузка от 8 до 60 А (в зависимости от модификации).
• Типы управляющих сигналов:
  • для HD-xx44.VA [M02] переменный резистор мощностью P≥0,5 Вт R=470 / 560 кОм при U_пит. нагрузки 220 / 380 VAC;
  • для HD-xx22.10U [M02] унифицированный сигнал напряжения 0…10 VDC;
  • для HD-xx44.LA [M02] унифицированный токовый сигнал 4…20 мА.
• Максимальный диапазон регулирования напряжения:
  • для HD-xx44.VA [M02] 10…440 VAC;
  • для HD-xx22.10U [M02] 10…220 VAC;
  • для HD-xx44.LA [M02] 10…440 VAC.

ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!

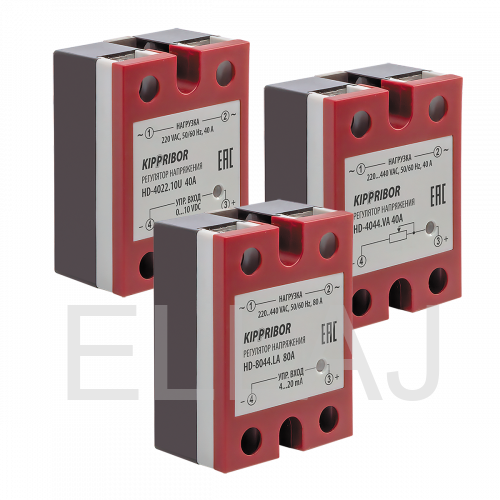

Конструктивные особенности твердотельных реле серий HD-xx44.VA [M02], HD-xx22.10U [M02] и HD-xx44.LA [M02]

• Медное основание позволяет отводить избыточное тепло от силового элемента с максимальной эффективностью.
• Симисторный силовой элемент – являясь бюджетным решением для ТТР, обеспечивает надежную коммутацию рекомендуемых токов для данной серии твердотельных реле.

• Стандартный типоразмер корпуса, унифицированный с подавляющим большинством аналогичных моделей ТТР, представленных сегодня на рынке.
• Корпуса ТТР HD-xx44.VA [M02], HD-xx22.10U [M02] и HD-xx44.LA [M02] выполнены из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания.
• Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги, обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).

ВНИМАНИЕ! Более дешевые материалы, используемые для изготовления корпуса, не могут обеспечит его целостность при коротком замыкании.
