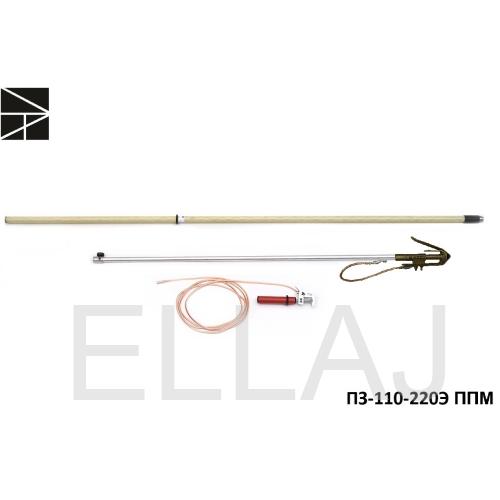

Заземление переносное ПЗ-110-220Э ППМ с поворотно - пружинным механизмом
Общее описание
Переносное заземление для ВЛ ПЗ-110-220Э ППМ с поворотно - пружинным механизмом
Предназначено для защиты работающих на отключенных участках ВЛ на случай ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения и обеспечивает возможность наложения и снятия заземления на провода.
Заземление выпускается также с сечением провода 35мм
Заземление переносное состоит из: Фазного зажима, закрепленного на одном из металлических звеньев, заземляющего провода, струбцины для заземления, рукоятки.
Конструкция заземления отвечает требованиям безопасности по ГОСТ Р51853-2001 и “Правилам применения и испытания средств защиты,
используемых в электроустановках"
Характеристики
| Рабочее напряжение эл. установки | 110-220 кВ |
| Сечение заземляющего провода | 25 мм |
| Длина заземляющего спуска, не менее | 4 м |
| Ток термической стойкости в течение 3 с | 3,6 кА |
| Ток динамической стойкости | 22 кА |
| Длина штанги | 3750 мм |
| Длина изолирующей части | 1400 мм |
| Длина рукоятки | 800 мм |
| Длина звеньев металлических | 1500 мм |
| Количество звеньев | 2 шт |
| Количество штанг | 1 шт |
| Количество фаз | 1 |

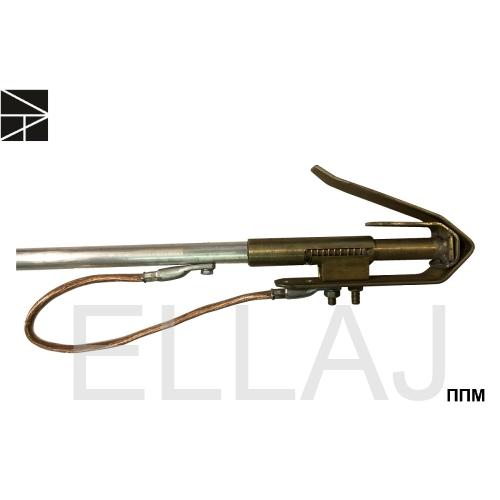

| Опция | Струбцина с поворотно-пружинным механизмом (ППМ) |
| Погодные условия эксплуатации | -45 +40 Сº, относительная влажность не выше 98% при +25 С° |
| Габаритные размеры в упаковке | 2100х150х100 мм |
| Вес | 3,5 кг |
Дополнительная информация
| Заземления переносные ПЗ-110-220Э ППМ выпускаются с сечениями: 25-35 мм | ||||
| Сечение провода (мм) | 25 | 35 | ||
| Ток термической стойкости в течение 3 с (кМ) | 3,6 | 5,1 | ||
| Ток динамической стойкости (кМ) | 22,0 | 31,0 | ||
| Масса (кг) | ||||
Комплект поставки
|
1. Заземление переносное штанговое ПЗ-110-220Э ППМ |
1 шт. |
|
2. Изолирующая штанга переносного заземления |
1 шт. |
|
3. Паспорт и инструкция по эксплуатации |
1 экз. |
|
4. Чехол |
1 шт. |
Сертификат
