Общее описание

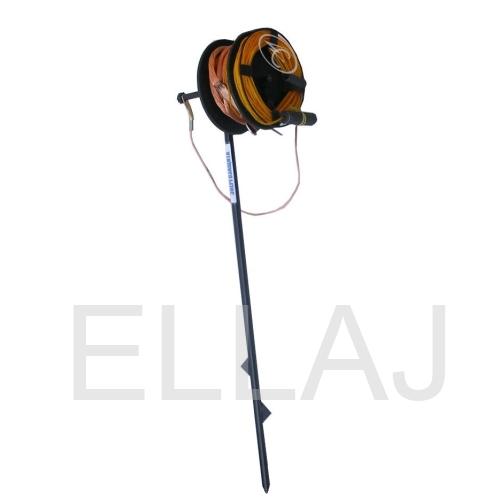

Заземление переносное УНП-10 ВЛ-Б

Устройство для наброса на провода ВЛ 6-10 кВ ( барабанного типа )

Устройство для наброса на провода УНП-10 ВЛ-Б предназначено для экстренного заземления воздушных линий до 10 кВ посредством осуществления короткого замыкания между проводами ВЛ и закороткой, соединенной с “землей”.


Технические характеристики

Рабочее напряжение, кВ 10
Сечение активной части закоротки, мм x мм 50
Длина активной части закоротки, м 4,5
Длина заземляющей части закоротки, м 15
Сечение заземляющей части закоротки, мм x мм 16 Длина изолирующего канатика, м 25
Сечение изолирующего канатика, мм x мм 4
Длина заземляющего электрода, м 0,77
Диаметр заземляющего электрода, мм 18
Масса, грузика, кг 0,4
Масса устройства, не более, кг 9
