Общее описание

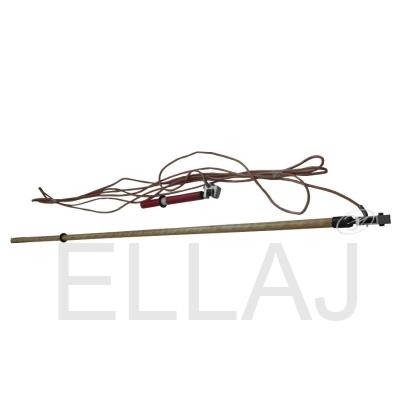

Предназначено для защиты работающих на отключенных участках оборудования ВЛ на случай ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения и обеспечивает возможность наложения и снятия заземления на провода сечением от 6 до 600 мм² непосредственно с поверхности земли.
Допустимый диапазон рабочих температур от -45°С до +45°С.
Относительная влажность воздуха до 80% при 20°С.

Заземление выпускается также с сечением провода 35мм, 50 мм, 70 мм, 95 мм, 120 мм

Технические характеристики

Номинальное напряжение заземляемых ВЛ, кВ 1
Общая длина заземляющей штанги , мм 6450
Общая длина изолирующей штанги, мм 3300
Сечение заземляющего провода, мм² 16
Длина провода между фазами, м 8
Длина заземляющего спуска, м 10
Транспортная длина заземляющей штанги, мм 1700
Ток термической стойкости в течение 3 сек, кА 2,3
Ток электродинамической стойкости, кА 14
Масса заземляющего провода с струбциной, кг 6
Масса комплекта штанг, кг, не более 15
